NetXplorer架构

NetXplorer使用高度可扩展的体系结构，可以从单个用户界面监视所有NetEnforcer或服务网关设备。此外，NetXplorer还可以利用分布式监视收集器，从而提高部署的可伸缩性，收集器从NetEnforcer或服务网关收集短期网络使用统计信息。

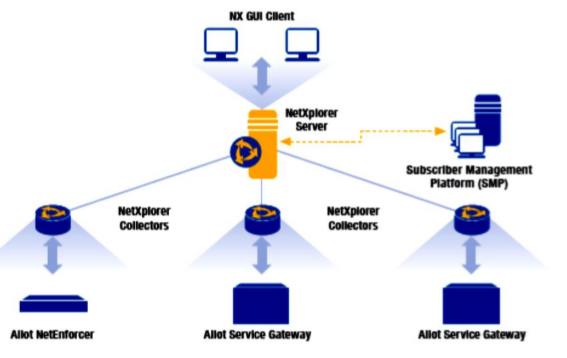

NetXplorer基于服务器的分布式架构由四层组成：多个NetEnforcer或服务网关和相关的分布式收集器、NetXplorer服务器和GUI客户端。
NetXplorer架构由四层组成：
1、实时服务层：NetEnforcer或服务网关是检查和监视网络流量的流量管理设备。网络上可以有一个或多个NetEnforcer或服务网关，它们管理网络策略并收集网络使用数据。
2、收集层：监视收集器通过支持大量NetEnforcer、服务网关或安装在远程地理位置的网关来提高可伸缩性，监视采集器通过NetXplorer GUI进行完全管理。
3、应用层：NetXplorer服务器是实际的应用程序，包括数据库和集成的数据收集器。NetXplorer服务器管理并与访问系统的不同客户机通信，并促进NetEnforcer或服务网关配置、策略设置、警报、监视和报告。NetXplorer中包含的集成数据采集器简化了从托管NetEnforcer或服务网关设备收集所需数据的过程。服务器层包括其他服务器，如SMP服务器、NPP服务器和备用记帐服务器。
4、接口层：连接到NetXplorer服务器的不同客户端是NetXplorer GUI应用程序用户。任何能够连接到NetXplorer服务器的网络计算机都可以支持GUI界面。
